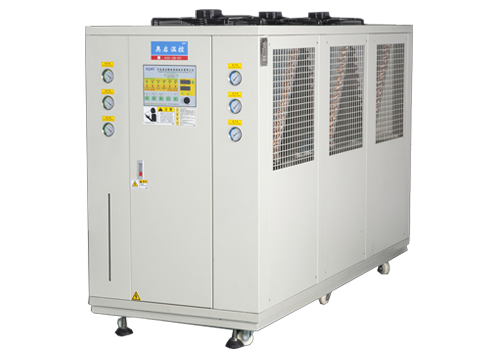

冷水機組結構及基本原理

冷水機組的系統結構， 其主要由螺桿壓縮機、冷凝器、蒸發器、膨脹閥及電控系統組成，包括冷媒循環系統、冷卻水循環系統和冷凍水循環系統三個獨立的循環系統。

冷水機組的工作原理：

（1） 冷媒系統，由壓縮機把制冷劑蒸汽吸入并壓縮后排到冷凝器中進行冷凝成制冷劑液體（此為）制冷劑的液化過程，要對冷卻水釋放熱量），然后經過干燥后由膨脹閥截流進入蒸發器中進行蒸發（此為制冷劑的汽化過程，要對冷凍水釋放冷量）吸熱，蒸發完的制冷劑蒸汽再回到壓縮機中進行下一次循環。

（2） 冷水機冷卻水系統，通過冷卻水泵將在冷凝器中吸收了制冷劑熱量的冷卻水，送到冷卻塔中散熱后再回到冷凝器里的一個冷卻水循環系統。

（3） 冷凍水系統，通過冷凍水泵將在蒸發器中被制冷劑吸走熱量后的冷凍水，送到冷水機終端設備的后再返回到蒸發器的一個凍水循環系統。
