模溫機的結構和基本工作原理

模溫機在注塑中應用廣泛，在塑料注射成型中，注塑模具不僅是塑料熔體的成型設備，還起著熱交換器的作用。模具溫度調節系統直接影響到制品的質量和生產效益。由于各種塑料的性能和成型工藝要求不同，對于模具溫度的要求也不同。特別是一些注塑件由聚碳酸酯（ＰＣ）、聚甲基丙烯酸甲酯（ＰＭＭＡ）和含玻纖（玻璃纖維）等材料制作，產品表面質量嚴格。

模溫機工作原理：

通常情況下，由熱流出口接上模具，經模具內循環后再從模具經熱流回口到水／油箱；溫度傳感器測量熱流體的溫度并把數據傳送到控制局部的控制器；控制器／臺調節熱流體的溫度，從而間接調節模具的溫度。流入加熱器接頭、油量浮子體為模溫機中油溫機油量控制系統，在油量充足時，油量浮子體上浮，液位控制開關開啟，油經流入加熱器接頭流入加熱冷卻系統工作；模溫機中水溫機則是通過測水壓、水壓線等進行液位控制的。

如果模溫機在正常生產中，模具的溫度超越控制器的設定值，控制器就會打開電磁閥接通進水管，直到熱流液的溫度，即模具的溫度回到設定值。如果模具溫度低于設定值，控制器就會打開加熱器。水溫機水溫冷卻是直接進水冷卻。油溫機油溫冷卻是通過進水冷卻加熱冷卻系統７中的油溫。帶有開口水箱加熱的模溫機適于用水溫機或油溫機。

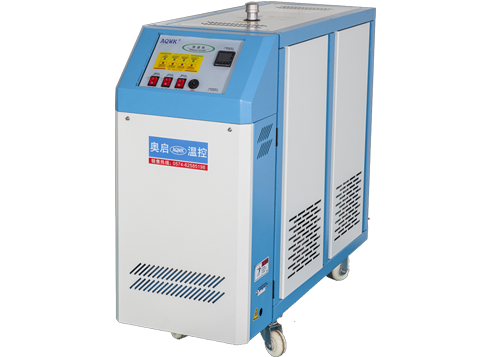

模溫機根據使用導熱流體（水或者導流油）來分為水溫機（通常出口溫度Z多為９５ ℃）、油溫機（通常出口溫度Z大為１５０ ℃）。這２種模溫機設計簡單，價格適宜，應用廣泛，模溫機基本上能夠使導熱流體的溫度恒定在１～３ ℃，具體還要根據注塑件的質量要求來確定模溫機的控溫精度。
